उत्पाद परिचय

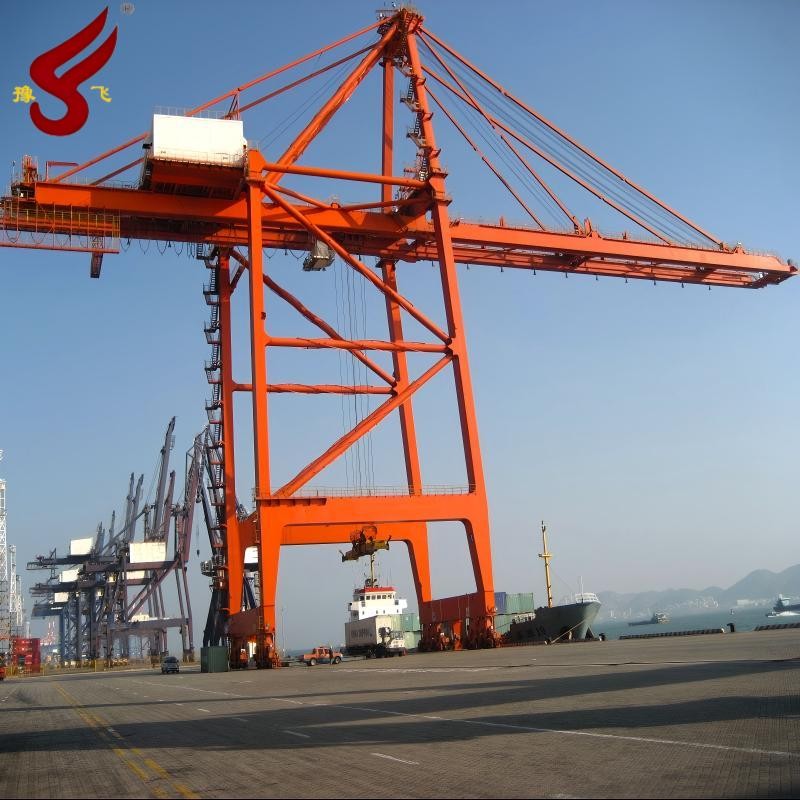

शिप-से-शोर कंटेनर क्रेन (एसटीएस, जिसे क्वे कंटेनर क्रेन या क्वेसाइड कंटेनर क्रेन के रूप में भी जाना जाता है) कंटेनर जहाजों को लोड करने और उतारने के लिए बंदरगाह टर्मिनलों में उपकरण का एक मुख्य टुकड़ा है। यह आमतौर पर बर्थ के सामने स्थित होता है, जिसमें एक लंबा पोर्टल फ्रेम, एक चल ट्रॉली और एक स्प्रेडर सिस्टम होता है। रेल के साथ-साथ चलते हुए, क्रेन जहाजों और टर्मिनल के बीच कंटेनरों को स्थानांतरित करने के लिए परिचालन क्षेत्र को कवर करती है। मानक 20-फुट से 40-फुट कंटेनरों को कुशलतापूर्वक संभालने के लिए डिज़ाइन किया गया, एसटीएस आधुनिक समुद्री रसद में एक अनिवार्य संपत्ति है।
उत्पाद पैरामीटर
उदाहरण देकर स्पष्ट करना: तालिका में विनिर्देश और पैरामीटर केवल संदर्भ के लिए हैं। तकनीकी संचार के बाद विशिष्ट आवश्यकताओं पर सहमति हो सकती है। हाइड्रोलिक स्प्रेडर 20', 40' और 45' के लिए उपयुक्त हैं।
|
स्प्रेडर की उठाने की क्षमता |
t |
30.5 |
35 |
40.5 |
50 |
|||
|
हुक की उठाने की क्षमता |
t |
38 |
45 |
50 |
60 |
|||
|
कार्य कर्तव्य |
A7 |
A7 |
A8 |
A8 |
||||
|
स्पैन(एम) |
S |
16~30 |
16~30 |
16~30 |
16~30 |
|||
|
आधार दूरी(एम) |
B |
16.5 |
17.63 |
17.63 |
17.63 |
|||
|
उठाने की ऊँचाई (एम) |
H1 |
22 |
28 |
38 |
||||
|
रेल के ऊपर/रेल के नीचे |
H2 |
16 |
10 |
14 |
14 |
|||
|
रफ़्तार |
उत्थापन |
फुल लोड के साथ |
46 |
50 |
50 |
70 |
||
|
केवल स्प्रेडर के साथ |
एम/मिनट |
120 |
120 |
120 |
120 |
|||
|
ट्रॉली |
120 |
120 |
160 |
220 |
||||
|
यात्रा का |
30 |
30 |
30 |
30 |
||||
|
बूम उत्थापन समय, एक तरफ़ा |
मिन |
5-6.5 |
5-6.5 |
5-6.5 |
5-6.5 |
|||
|
पहिए का अधिकतम कार्य भार |
के.एन. |
300 |
340 |
400 |
550 |
|||
|
क्रेन रेल |
Qu100 |
Qu120 |
||||||
|
बिजली की आपूर्ति |
उच्च वोल्टेज 6~11KV |
|||||||
उत्पाद सुविधा और अनुप्रयोग
जहाज़ की विशेषताएँ-से-तटीय कंटेनर क्रेन (एसटीएस):
उच्च-दक्षता प्रबंधन
एसटीएस में पर्याप्त उठाने की क्षमता (आमतौर पर 40 {1 }} 100 टन) और उच्च गति उत्थापन / ट्रॉली आंदोलन होता है, जो तेजी से कंटेनर संचालन को सक्षम करता है और जहाज के बर्थिंग समय को काफी कम करता है।
अनुकूली संरचनात्मक डिजाइन
पोर्टल फ़्रेम 70{2}}130 मीटर की ऊंचाई तक पहुंचता है, जिसमें अल्ट्रा{4}बड़े जहाजों को समायोजित करने के लिए 60 मीटर से अधिक आउटरीच (समुद्र की ओर फैला हुआ) होता है, जबकि इनरीच (भूमि की ओर फैला हुआ) टर्मिनल परिवहन प्रणालियों के साथ निर्बाध एकीकरण सुनिश्चित करता है। उन्नत मॉडल उत्पादकता को और अधिक अनुकूलित करने के लिए दोहरी-ट्रॉली प्रणाली का उपयोग करते हैं।
बुद्धिमत्ता और स्थिरता
स्वचालित पोजिशनिंग, कंटेनर पहचान और रिमोट कंट्रोल सिस्टम से लैस, एसटीएस मानव रहित संचालन का समर्थन करते हैं। ऊर्जा पुनर्जनन प्रौद्योगिकी के साथ मिलकर विद्युत चालित तंत्र बिजली की खपत और कार्बन उत्सर्जन को कम करते हैं।
आवेदनकाSकूल्हे-से-Sहोर कंटेनर Cराणे (एसटीएस):
एसटीएस को व्यापक रूप से अंतरराष्ट्रीय कंटेनर हब, गहरे पानी के टर्मिनलों और स्वचालित बंदरगाहों में तैनात किया गया है। वे फीडर जहाजों से लेकर 20,000 टीईयू श्रेणी के अल्ट्रा {{5} बड़े कंटेनर जहाजों तक के जहाजों की सेवा करते हैं, जहाज को लैंडसाइड परिवहन (जैसे, ट्रक, एजीवी) के साथ किनारे के संचालन से कुशलतापूर्वक जोड़ते हैं। स्वचालित टर्मिनलों में, एसटीएस वैश्विक व्यापार के सुचारू प्रवाह को रेखांकित करते हुए, थ्रूपुट क्षमता को काफी हद तक बढ़ाने के लिए बुद्धिमान प्रबंधन प्रणालियों के साथ तालमेल बिठाते हैं।
उत्पाद विवरण
ए के मुख्य घटकSकूल्हे-से-Sहोर कंटेनर Cराणे (एसटीएस):
1. पोर्टल फ्रेम
गर्डर: गोदी और जहाज के बीच फैली क्षैतिज समर्थन संरचना, ट्रॉली रेल ले जाने वाली।
पैर: गर्डर को सहारा देने वाले ऊर्ध्वाधर स्तंभ, समुद्र के किनारे वाले पैरों (समुद्र की ओर फैले हुए) और ज़मीन के किनारे वाले पैरों (ज़मीन की ओर बढ़ते हुए) में विभाजित हैं।
फ्रंट और रियर टाई रॉड्स: विकर्ण समग्र स्थिरता को बढ़ाने के लिए समर्थन करता है।
2. उत्थापन प्रणाली
तार रस्सी और शीव्स: स्प्रेडर की ऊर्ध्वाधर गति को नियंत्रित करने के लिए ड्रम द्वारा संचालित।
होइस्ट मोटर और गियरबॉक्स: कंटेनरों को उठाने और नीचे करने के लिए शक्ति प्रदान करें।
इक्वलाइज़र बीम: संतुलित बल सुनिश्चित करने के लिए कई रस्सियों में भार वितरित करता है।
3. ट्रॉली प्रणाली
ट्रॉली: कंटेनर परिवहन के लिए स्प्रेडर लेकर, गर्डर रेल के साथ क्षैतिज रूप से चलती है।
ड्राइव मोटर्स और पहिये: सटीक ट्रॉली स्थिति सक्षम करें।
4. फैलानेवाला
ट्विस्ट लॉक: कंटेनर कोनों पर लॉक करने के लिए हाइड्रोलिक/इलेक्ट्रिक उपकरण।
टेलीस्कोपिक फ्रेम: 20 फीट, 40 फीट और 45 फीट के कंटेनर में फिट होने के लिए समायोजित होता है।
ऑटो पोजिशनिंग सिस्टम: त्वरित संरेखण के लिए सेंसर/कैमरे का उपयोग करता है।
5. गैन्ट्री यात्रा प्रणाली
रेल और पहिए: जहाज की कवरेज के लिए क्रेन को गोदी के साथ चलने दें।
यात्रा ड्राइव: सुचारू गति के लिए मोटर और ब्रेक।
6. विद्युत एवं नियंत्रण प्रणाली
पीएलसी और इन्वर्टर: गति तर्क और गति को नियंत्रित करें।
रिमोट कंट्रोल स्टेशन: रिमोट ऑपरेशन की अनुमति देता है।
सेंसर: लोड, स्थिति, हवा की गति आदि की निगरानी करें।
7. सहायक संरचनाएँ
सीढ़ियाँ और प्लेटफार्म: रखरखाव पहुंच के लिए।
केबल रील्स: चलने वाले हिस्सों के लिए बिजली केबलों का प्रबंधन करें।
वायुरोधी उपकरण: हवा के विस्थापन को रोकने के लिए एंकर और केबल।
8. सुरक्षा प्रणालियाँ
सीमा स्विच: ट्रॉली या गैन्ट्री की अधिक यात्रा को रोकें।
टकरावरोधी प्रणाली: टकराव से बचने के लिए लेजर/रडार।
आपातकालीन ब्रेक: खराबी के दौरान परिचालन रोकें।
